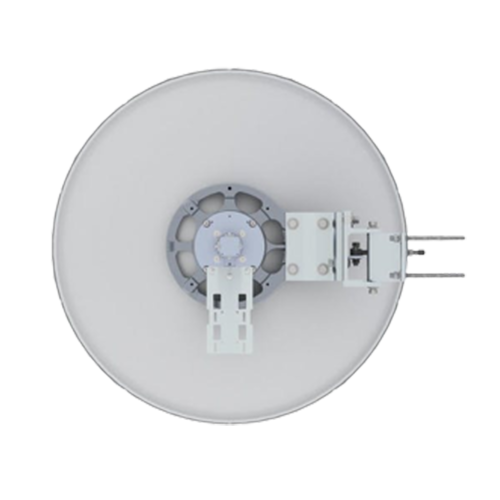

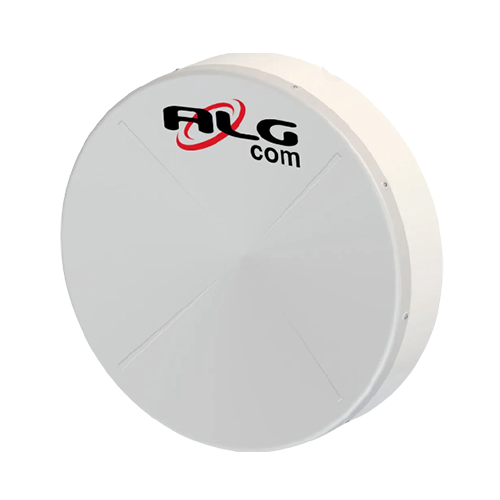

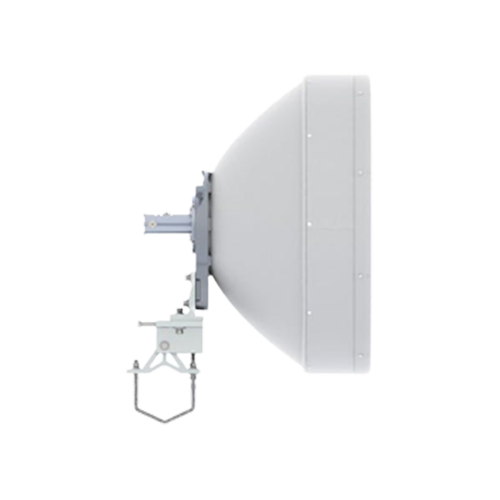

ANTENA-UHPX-5800-32-09-DP - ALGCOM
informações técnicas
REFLETOR DEEP DISH COM SHIELD
Extrema rejeição de ruído graças ao Refletor Deep Dish que funciona em conjunto com o shield, tornando-se perfeita para ambientes com extrema interferência.
MAIOR LARGURA DE BANDA
Possui uma incrível banda de frequência que cobre de 4,9 a 6,425 GHz.
GANHO
Possuem excelente VSWR e isolação entre portas, proporcionando ganho alto e estável em toda a banda de frequência.
PARÁBOLA FULL BAND EXTREME UHP - X
- Incrível largura de banda: 4.9 – 6.425 GHz
-Antena para Ponto a Ponto com Ultra High Performance e Extrema rejeição de ruído
- Excepcional VSWR e Isolação entre portas
detalhes
CARACTERÍSTICAS ELÉTRICAS
UHPX-5800-32-09-DP
Frequência de operação:
4.9 – 6.425 GHz
Diâmetro:
0.9 m
Ganho Banda Alta:
33.2 dBi
Ganho Banda Média:
32.5 dBi
Ganho Banda Baixa:
30.0 dBi
Ângulo de meia potência:
3.1°
Relação frente-costas (165º - 180º):
>59 dB
Isolação por polarização cruzada:
>30 dB
VSWR:
1.6:1 (max)/ 1.5:1 (typ)
Isolação entre portas:
>30 dB
Polarização:
Dupla (V e H ou +/- 45º)
Conexão:
N fêmea ou SMA Fêmea Reverso
CARACTERÍSTICAS MECÂNICAS
UHPX-5800-32-09-DP
Ajuste de elevação:
+/- 15°
Ajuste de azimute:
+/- 18°
Ajuste de polarização:
+/- 5°
Peso da antena:
18.2 kg

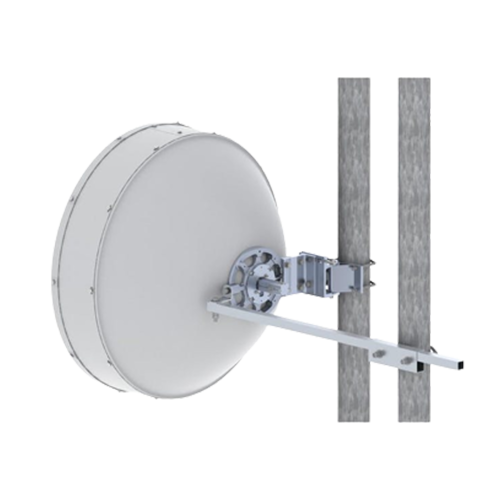

Fixação em mastro:
Ø2’’ - Ø4.1/2’’
Vento operacional:
110 km/h
Vento de sobrevivência:
200 km/h
Área de vento (m²):
0.698
