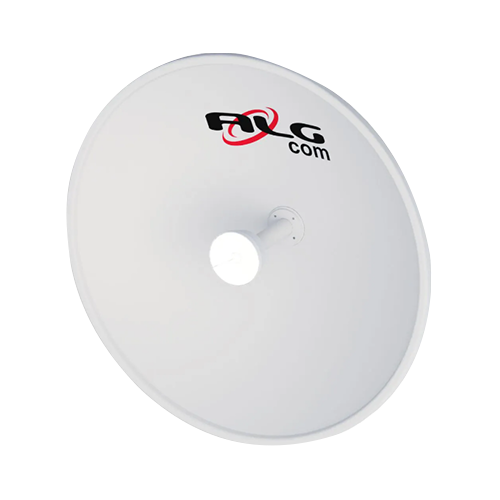

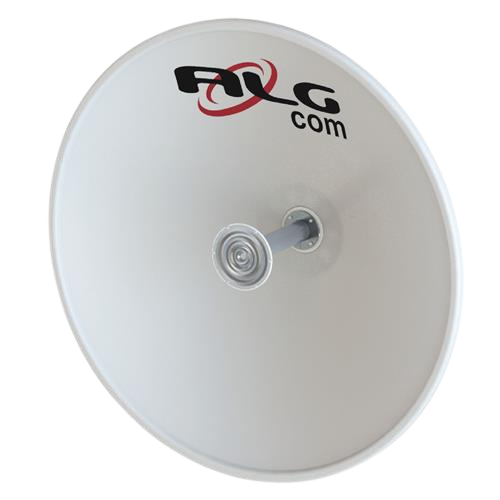

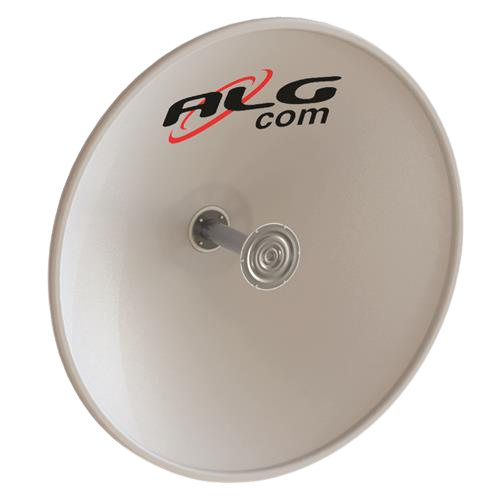

ANTENA-PA-5800-32-09 DP ABERTA - ALGECOM
informações técnicas
EXCELENTE LARGURA DE BANDA
Possui uma incrível banda de frequência que cobre de 4,9 a 6,25 GHz.
INSTALAÇÃO FÁCIL E RÁPIDA
Possui um design leve e elegante.
- Excelente largura de banda
Largura de banda incrível
- Instalação fácil e rápida
Instalação rápida e fácil
- Design leve e elegante
Design leve e elegante
detalhes
CARACTERÍSTICAS ELÉTRICAS
ELECTRICAL SPECIFICATIONSAR/CACTERÍSTICAS ELÉCTRICAS
PA-5800-32-09-DP
Frequência de operação:
4.9 – 6.25 GHz*
Diâmetro:
0.9 m | 3ft
Ganho Banda Alta:
33.6 dBi
Ganho Banda Média:
32.6 dBi
Ganho Banda Baixa:
31.5 dBi
Ângulo de meia potência:
3.6°
Relação frente-costas (165º - 180º):
>54 dB
VSWR:
4.9 – 5.25 < 2.0:1
5.25 – 5.875 < 1.6:1
5.875 – 6.25 <1.8:1
Polarização:
Double (V and H)
Doble (V y H)
Conexão:
N female or SMA Female reverse
N Hembra o SMA Hembra reverso
CARACTERÍSTICAS MECÂNICAS/
MECHANICAL SPECIFICATIONS/CARACTERÍSTICAS MECÁNICAS
PA-5800-32-09 -DP
Ajuste de elevação:
+/- 7.5º
Ajuste de azimute:
Manual
Ajuste de polarização:
+/- 5º
Peso da antena:
8.0 kg

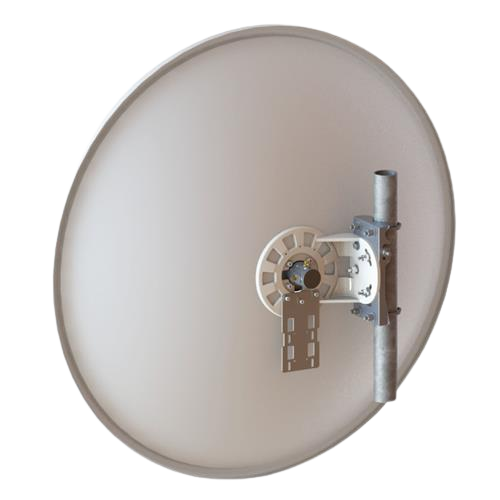

Fixação em mastro:
Ø1’’-Ø2’’
Vento operacional:
110 km/h
Vento de sobrevivência:
200 km/h
INCIDENT FORCES ON SURVIVAL WIND
FUERZAS INCIDENTES SOBRE VIENTO DE SUPERVIVENCIA
PA-5800-32-09 -DP
Força Axial (FA):
1448 N
Força Lateral (FL):
492 N
Momento Torsor (MT):
298 Nm
