DISTRIBUIDOR INTERNO OPTICO ARTICULADO-48F SC/APC SIMPLEX SM 19 2U PR V.01
informações técnicas

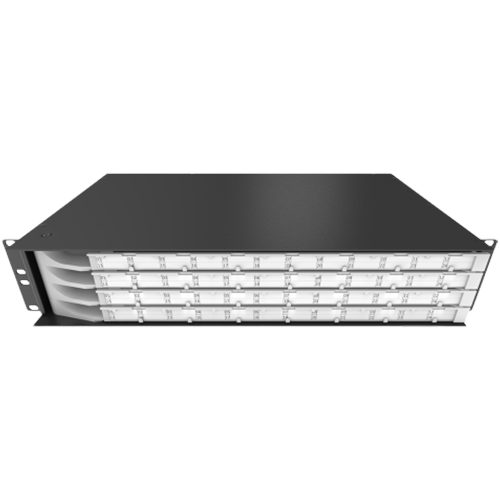

O Distribuidor Interno Óptico DIO 48 Fibras Articulado foi desenvolvido para acomodação de emendas, sobras de fibras ópticas e distribuição de cordões em redes de cabeamento estruturado. DIO 48 Fibras Articulado possui sistema de ancoragem para o cabo de entrada na parte traseira e na saída, que é realizada pela lateral esquerda na parte frontal. Tem capacidade de acomodação de até 48 fusões por U através de bandejas articuladas e painel de adaptadores com inclinação de 35°, proporcionando economia de espaço e facilidade de acesso para o técnico. Para uso interno, é instalado em racks padrão 19”.
detalhes
MODELO DO DIO: ARTICULADO
TIPO DO DIO; GAVETA
CAPACIDADE DO DIO: 48 FIBRAS
ALTURA DO DIO: 1U, 2U
FORNECIMENTO DO DIO: MONTADO

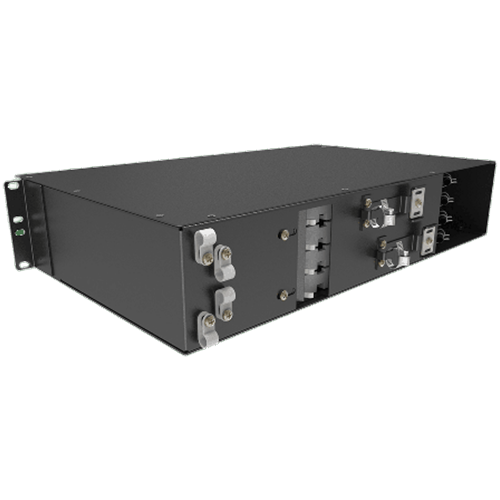

FORNECIMENTO: Caixa metálica com capacidade de 2 bandejas plásticas por U, sendo que cada bandeja possui capacidade de acomodação de até 24 emendas ópticas e 12 adaptadores ópticos. Possui sistema de ancoragem para o cabo de entrada na parte traseira do distribuidor. A saída dos cordões é realizada pela lateral esquerda na parte frontal e a fixação é realizada através de porcas gaiolas em réguas com padrão de 19”.
Produto fornecido montado com Adaptadores e Pigtails conforme escolha do cliente.ACESSÓRIOS INCLUSOS
4 porcas gaiola M5 bicromatizadas
4 parafusos M5x10 bicromatizados
1 Abraçadeira metálica para cada U
8 abraçadeiras plásticas 100x3mm para cada U
Etiqueta de identificação de rota
1 fita de auto fusão para cada U
1 protetor de emenda para cada fibra
Manual de instruçõesCOMPOSIÇÃO
Estrutura externa confeccionado em aço carbono 1010 com espessura de 1,50mm.
Bandejas em plástico de engenharia na cor branca.
