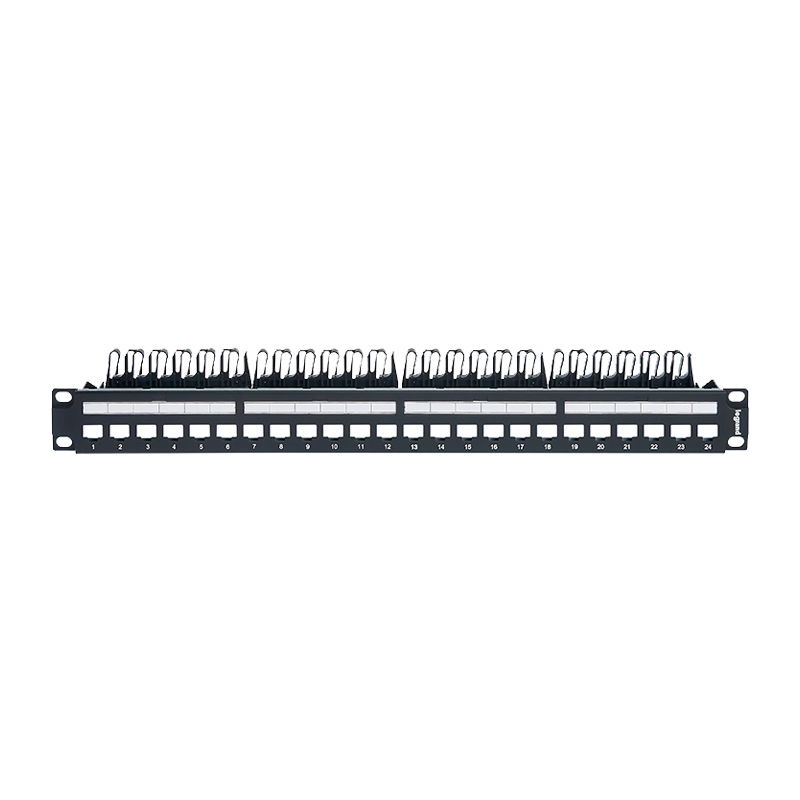

LINKEO C PATCHPANEL C/GUIA - CAT5/6/6A DESCARREGADO 632850-LEGRAND

1. CARACTERÍSTICAS GERAIS
Sistema de painéis a equipar com um máximo de 24 conectores Keystone RJ45.
- Conectores Keystone RJ45 para montagem sem ferramentas (Cat 5e UTP/STP,

Cat 6 UTP/FTP/STP, Cat 6A UTP/STP).
- Painel de 19" - 1 U - Preto (RAL 9017).

Montagem universal em todas as estantes ou armários com ligação à terra automática e em montantes não pintados. Os montantes pintados podem ser ligados à terra com um e uma ligação roscada.

Pino de localização para pré-posicionamento do painel.

Equipado com um guia de cabos traseiro para segurar o cabo durante a manutenção Fornecido com uma folha de etiquetas para marcação dos conectores.

Cada conetor pode ser retirado individualmente.
- Cada conetor RJ45 é adequado para caixas de montagem à face e à superfície com uma profundidade mínima de 40 mm.

2. POSICIONAMENTO
Os conectores são ligados na parte de trás sem uma ferramenta especial.

- Os conectores fixam-se individualmente no painel

Não é necessário fixar com uma braçadeira: o cabo fica na guia de cabos no painel.

3. INSTALAÇÃO
Para mais pormenores sobre os limites de distância aplicáveis, ver os pressupostos de comprimento nas normas ISO/CEI 11801-2, ISO/CEI 11801-3 e ISO/CEI 11801-5

4. CARACTERÍSTICAS TÉCNICAS DOS PAINÉIS
- Chapa de aço galvanizado
- Aço (parafuso)
- ABS
- Policarbonato

4.2 Características eléctricas
Painel ligado automaticamente à terra aos montantes através de uma zona de contacto de contacto não pintada.
Terminal de ligação à terra no painel se for necessária uma ligação à terra adicional.

4.3 Características mecânicas

Fixação aos montantes com parafusos M6 e porcas de gaiola 9,5x9,5 (fornecidos).
IK03
IP20

4.4 Características climáticas
Temperaturas de funcionamento: -10°C a +60°C
Temperaturas de armazenamento: -10°C a +70°C
Humidade: 5% a 85% (sem condensação)

5. CARACTERÍSTICAS TÉCNICAS DOS CONECTORES
5.1 Características dos materiais
- Contactos: Bronze, revestimento de ouro/níquel, espessura mínima de ouro 0,8 µm
- Níquel/bronze
- ABS
- Policarbonato
- Blindagem (versão STP): Liga metálica ZAMAK, revestimento de cobre/níquel

5.2 Características eléctricas
Tensão de rutura: 1000 V
Resistência de contacto: 20 mΩ
Resistência de isolamento: 500 MΩ a 100 VDC
Compatível com alimentação remota "PoE

5.3 Características mecânicas
Número máximo de operações de ligação/desligação: 5.
Resistência: 2500 operações (inserção/remoção da ficha)
IK03
IP20

5.4 Características climáticas
Temperaturas de funcionamento: -10°C a +60°C
Temperaturas de armazenamento: -10°C a +70°C
Humidade: 5% a 85% (sem condensação)

7. LIGAÇÃO RJ45 TÍPICA
Aceita as seguintes fichas:
RJ11 (4 contactos), RJ12 (6 contactos), RJ45 (9 contactos).
Código de duas cores T568 A e B:
- UTP (8 contactos)
- FTP (9 contactos)
- STP (9 contactos)

Número de identificação

Categoria Cor da fechadura UTP FTP STP

    Cat5e Branco LK01 LK03

     Cat 6 Cinzento claro LK51 LK52 LK53

    Cat 6A Carvão cinzento LK61 LK63

Condutores admissíveis:
- Sólidos/Fiados: 0,4 a 0,573 mm, AWG 26 a 23
- Isolamento do condutor em polietileno: Ø 0,85 a 1,7 mm no isolamento
Número de fios a ligar por ligação: 1
Os conectores RJ45 estão equipados com uma patilha de bloqueio. Não necessitam de uma
Não necessitam de uma ferramenta especial e podem ser terminados de novo se for cometido um erro.

8. NORMAS
Série ISO/IEC 11801: Norma internacional para sistemas de cablagem genéricos

Série ANSI/TIA 568: Norma norte-americana para sistemas de cablagem genéricos

Série EN 50173: Norma europeia para sistemas de cablagem genéricos

Série IEC 60603-7: Norma de especificação internacional para fichas e bases

Os conectores cumprem os requisitos das aplicações de alimentação remota aplicações

IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt: "Power over Ethernet" Tipos 1 a 4, até 90 W.
=====================
Link para ficha técnica
https://assets.legrand.com/general/mediagrp/np-ft-gt/s000117683en-02.pdf

Link para instrução de instalação
