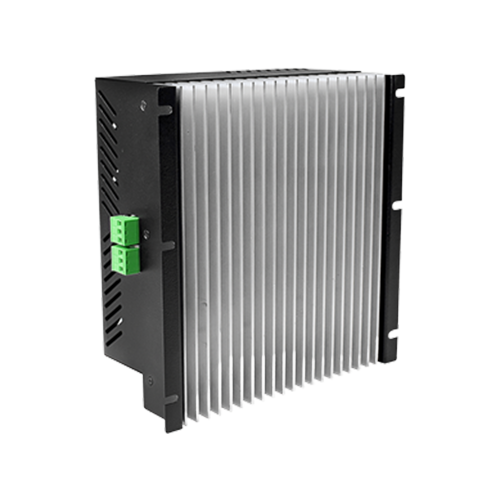

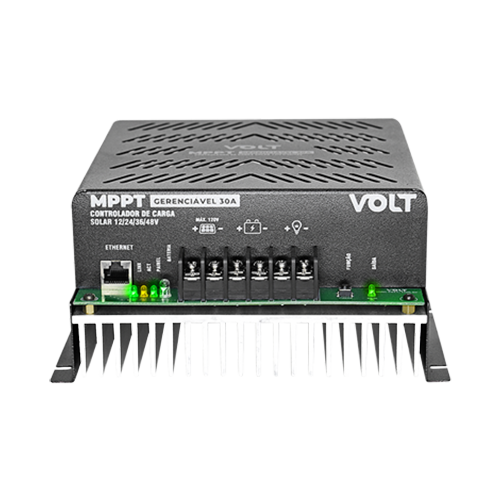

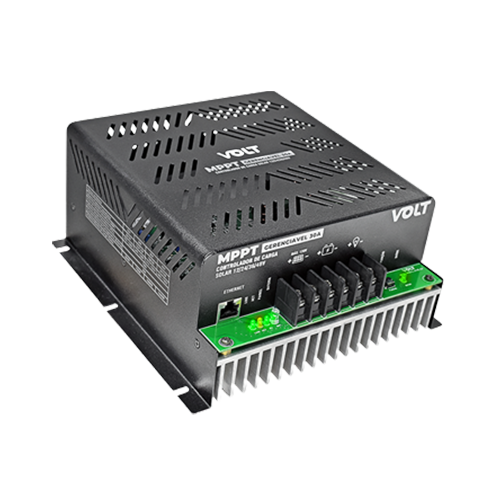

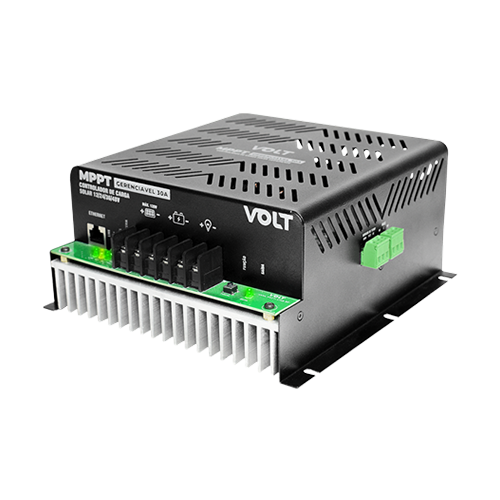

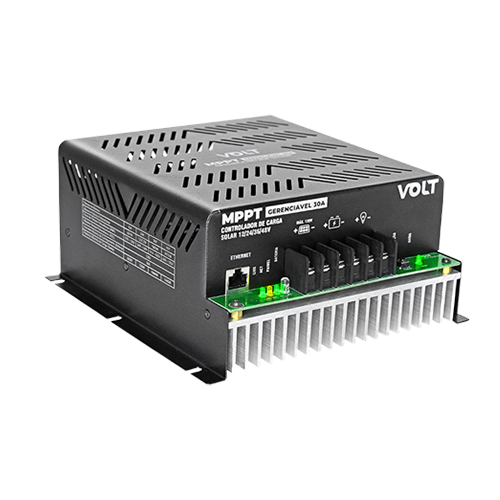

CONTROLADOR DE CARGA SOLAR-MPPT MPOWER 30A - VOLT
informações técnicas
DESCRIÇÃO:
Criado para operar em sistemas fotovoltaicos OFF-GRID, possui uma avançada tecnologia MPPT (Maximum Power Point Tracking), que controla o ponto de potência máxima de um painel fotovoltaico (PV) para fornecer o máximo de potência disponível para o carregamento do banco de baterias com eficiência superior a 99%.
Possui interface Web para configuração de todos os parâmetros e acesso às informações do dispositivo, compatível com todos os Browsers que suportam HTML5 e Java Script. Além de utilizar o protocolo SNMP para que possa ser feita a monitoração através dos principais Softwares de gerenciamento disponíveis no mercado, como The Dude, Zabbix, Nagios, PRTG, NetXMS, entre outros.
Opera nas tensões de 12Vdc, 24Vdc, 36Vdc ou 48Vdc no banco de baterias automaticamente, sem necessidade de configuração prévia, suportando a tensão de entrada de painel fotovoltaico (PV) de até 120Vcc, sendo compatível com a maiorias dos painéis disponíveis no mercado.
Desenvolvidos e fabricados no Brasil, os Controladores de Carga Solar MPPT Volt Tecnologia contam com 02 anos de garantia e certificação do INMETRO.
FUNCIONAMENTO:
Funciona como uma central elétrica do sistema fotovoltaico OFF-GRID, fazendo o controle mais eficiente possível para o carregamento do banco de baterias, protegendo e prolongando sua vida útil.
Em períodos noturnos ou em dias com baixa geração, conta com a função No-break, utilizando banco de baterias para suprir a demanda da carga conectada a saída do controlador.
Possui compatibilidade com todas as baterias disponíveis no mercado como baterias Estacionarias (Chumbo-Ácido), baterias de Lítio (LiFePo4), baterias Seladas (VRLA) e etc. Permite a configuração de todos os parâmetros de bateria com tensão de carga, tensão de flutuação, desconexão de por subtensão de bateria, reconexão de subtensão de bateria, desconexão por sobretensão, tempo de carregamento da bateria e corrente de carga de acordo com o modelo do controlador.
Sua tecnologia conta com um algoritmo de controle MPPT, que monitora com rapidez e precisão o melhor ponto de potência da matriz fotovoltaica para obter a máxima energia solar no instante, o que melhora notavelmente a eficiência energética.

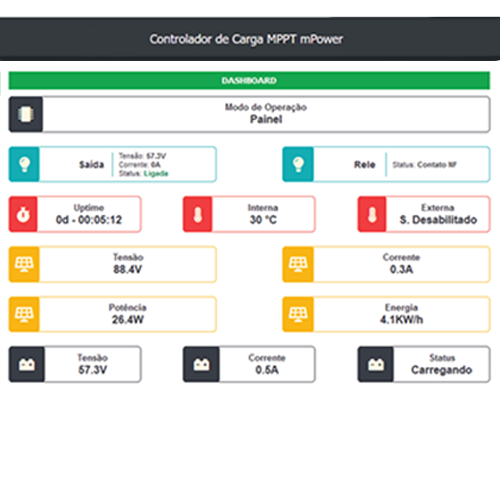

Para configuração e visualização das informações do Controlador de Carga, conta com acesso via Web Browser. Possui também protocolo SNMP tornando-o compatível com todos os softwares de monitoramento disponíveis no mercado.
CARACTERÍSTICAS:
-Equipamento homologado no INMETRO (Registro 010329/2022) em conformidade com a portaria n°4 de 04/01/2011;
-Tecnologia avançada de monitoramento do ponto de potência máxima (MPPT), com eficiência superior a 99%;
-Velocidade de rastreamento ultrarrápida e eficiência de rastreamento garantidas;
-Interface de gerência Web para gerenciamento local e remoto;
-Entrada máxima de tensão fotovoltaica(PV) de 120V;
-Detecção automática de tensão do sistema 12Vdc, 24Vdc, 36Vdc ou 48Vdc de acordo com a tensão do banco de baterias;
-Compatível com todos os tipos de baterias como; estacionárias e lítio (LiFePo4);
-Corrente máxima de operação de 30A possibilitando a configuração da corrente de carga para as baterias através de seu gerenciamento Web;
-Temperatura de operação de -20°C a 60°C;
-Proteções contra curto-circuito na saída de carga, inversão de polaridade de baterias, inversão de polaridade de painel, sobrecarga de saída, superaquecimento interno, sobrecarga do banco de baterias e descarga profunda do banco de baterias;
-LEDs indicadores para estado de carga das baterias, presença de painel solar e estado da saída (ON/OFF);
-Protocolo SNMP para monitoramento através de softwares como: ZABBIX, PRTG NETWORK, THE DUDE;
-API REST para integração com outros sistemas;
-Entrada de sensor de temperatura externa (Volt 6.02.007) para monitoramento de temperatura do banco de bateria;
-Saída de contato seco (NA/C/NF) para acionamento de dispositivo externo;
detalhes
Entrada Fotovoltaica
Máxima tensão fotovoltaica: 120V
Máxima potência fotovoltaica: 12V 621Wp
24V 1237,7Wp
36V 1863Wp
48V 2475Wp
Faixa de tensão fotovoltaica recomendada: 12V 17V a 120V
24V 34V a 120V
36V 51V a 120V
48V 68V a 120V
Tensão de desconexão e reconexão fotovoltaica: Nominal Desconexão Reconexão
12V 13V 14V
24V 26V 28V
36V 39V 42V
48V 52V 56V
Conexão: Borne (Positivo “+” / Negativo “-“)
Bitola requerida: Mínimo 6mm
Saída de Carga
Tensão: 12V/24V/36V/48V
Máxima corrente de saída de carga: (1) 30A
Conexão Borne: (Positivo “+” / Negativo “-“)
Bitola requerida: Mínimo 6mm
Bateria
Tensão de carga: Nominal Padrão Ajustável (1)
12V 14,3V 13V a 15V
24V 28,6V 26V a 30V
36V 42,9V 39V a 45V
48V 57,2V 52V a 60V
Tensão de flutuação: 12V 13,7V 12,5V a 14V
24V 27,4V 25V a 28V
36V 41,1V 37,5V a 42V
48V 54,8V 50V a 56V
Tensão de desconexão das cargas por subtensão (LVD): 12V 10,5V 10,5V a 12V
24V 21V 21V a 24V
36V 31,5V 31,5V a 36V
48V 42V 42V a 48V
Tensão de desconexão das cargas por sobretensão (HVD): 12V 16V 14V a 16V
24V 32V 28V a 32V
36V 48V 42V a 48V
48V 64V 56V a 64V
Tensão de reconexão das cargas (LVR): 12V 12,6V 11V a 13V
24V 25,2V 22V a 26V
36V 37,8V 33V a 39V
48V 50,4V 44V a 52V
Máxima corrente de carregamento de bateria (2): Nominal Ajustável(1)
30A 6A a 30A
Tempo de carga: Nominal Ajustável (1)
120min 15 a 180min
Conexão: Borne (Positivo “+” / Negativo “-“)
Bitola requerida: Mínimo 6mm
Potência Máxima de Operação: 12V 450W
24V 900W
36V 1350W
48V 1800W
Autoconsumo: Módulo Ethernet desabilitado <30mA
Módulo Ethernet habilitado <100mA
Eficiência de conversão: >92%@30A
Eficiência de rastreamento: ≥99%
Coeficiente de temperatura: 12V -18mV/ºC
24V -36mV/ºC
36V -54mV/°C
48V -72mV/ºC
Outros
Dimensões: A x L x P: 92,75 x 197,90 x 200,75mm
Peso: 1,92Kg
MTBF: >60.000 horas (estimado)
Temperatura de operação: -20 a 60ºC
Ventilação: Natural
--------------------------------
