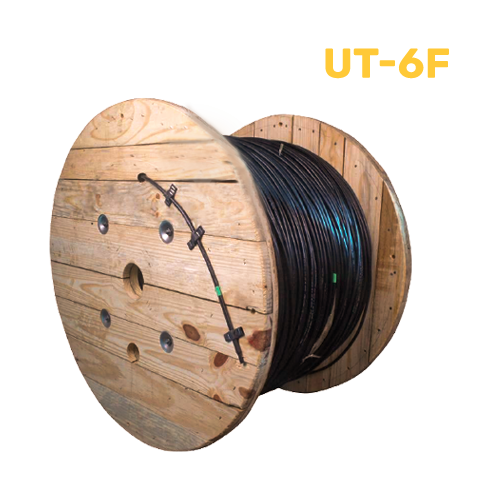

CABO DROP CFOAC SM-AS UT 006FO COG - CABLENA
informações técnicas
O Cabo Óptico Drop é utilizado em redes FTTH para acesso ao cliente final e em terminais assinante com vãos até de 80 metros. É constituído por 1, 2, 4, 6 ou 12 fibras ópticas com arquitetura tipo loose e classe COG, conforme norma NBR 15596. Suas fibras são revestidas em acrilato com elementos de proteção da unidade básica e núcleo resistente à penetração de umidade, devido à presença de geleia de proteção. Possui elemento de sustentação metálico, ligado à parte óptica através de uma membrana termoplástica não propagante à chama e contra a ação de raios UV. Para proteção da unidade básica, são aplicados fios de aramida ao redor da mesma, protegendo as fibras contra esforços de tração e efeitos térmicos.
detalhes
Número de fibras: 1, 2, 4, 6 ou 12 fibras
Fibra utilizada: SM
Elemento de tração: aramida
Elemento de sustentação: fio metálico 1,3mm
Capa externa: PVC (retardante à chama)
Revestimento unidade básica: acrilato (tubo loose)
Grau de proteção cordão: COG
Atunuação máxima: 1550±20, <0,4dB/km
Dimensões externas nominais: 5,2×9,4±0,45mm (até 6 fibras), 5,0×9,3±0,45mm (12 fibras)
Diâmetro do tubo loose: 2,1±0,15mm (até 6 fibras), 2,5±0,15mm
Diâmetro do elemento de sustentação com revestimento: 3,0±0,15mm
Espessura mínima do revestimento: 1,0mm
Espessura mínima da membrana: 1,0mm
Massa nominal: 46kg/km (até 6 fibras), 50kg/km (12 fibras)
Esforço Máximo Tração (com elemento de sustentação): 1250N
Esforço Máximo Tração (sem elemento de sustentação): 100N
Esforço Máximo Compressão: 1000N
Esforço de Torção: 10 ciclos contínuos
Força de Bi-partimento: 14,7N (min) / 29,4N (max)
Intemperismo acelerado: Suporta 720 horas de envelhecimento, conforme ASTM G-155 (Alongamento pós teste inferior a 25% com relação ao original)
Temperatura de Operação: -20 a 65ºC
Curvatura: Suporta 5 voltas em torno de um mandril, com raio de curvatura igual a 6 vezes o diâmetro externo do cabo, limitado a um raio mínimo de 15mm
